=Arquitetura do Arduíno= | =Arquitetura do Arduíno= | ||

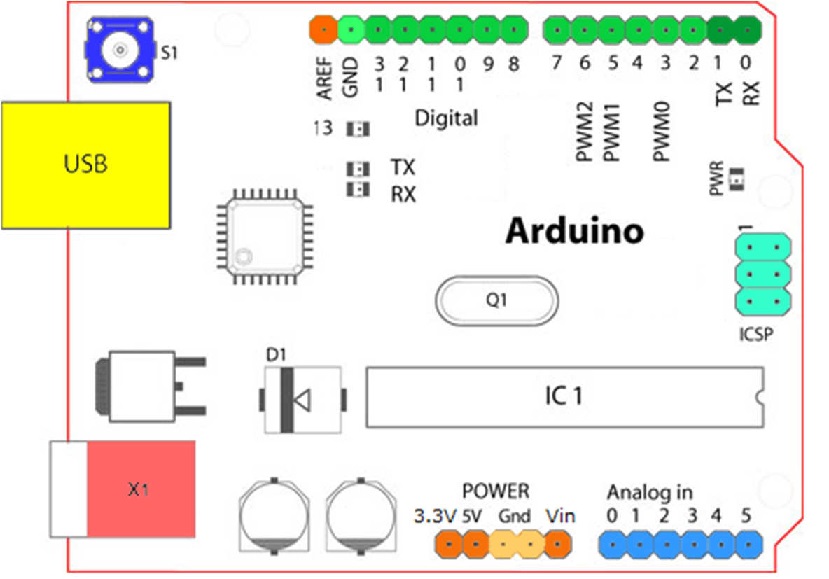

Como é estruturado o Hardware: | |||
0-5 (azul) - pinos de entradas analógicas. | |||
Entradas para o ADC, podem ser usados como I/O | |||
digital. | |||
0-13 (verde) - pinos de I/O digitais . Pinos 0 e 1 | |||
também são utilizados para a comunicação serial. | |||
AREF(laranja) - referência analógica do ADC. | |||
S1 (azul) - botão de inicialização. | |||
ICSP (ciano) - conector de gravação In-Circuit. | |||
USB (amarelo) - usado para gravar o Arduino ou | |||
energizá-lo. | |||
X1 (rosa) - fonte de alimentação externa | |||
(9-12VDC, após diodo estará também em Vin). | |||
[[imagem: unoarq1.jpg|center]] | |||
Edição das 15h09min de 2 de outubro de 2015
Arquitetura do Arduíno
Como é estruturado o Hardware: 0-5 (azul) - pinos de entradas analógicas. Entradas para o ADC, podem ser usados como I/O digital. 0-13 (verde) - pinos de I/O digitais . Pinos 0 e 1 também são utilizados para a comunicação serial. AREF(laranja) - referência analógica do ADC. S1 (azul) - botão de inicialização. ICSP (ciano) - conector de gravação In-Circuit. USB (amarelo) - usado para gravar o Arduino ou energizá-lo. X1 (rosa) - fonte de alimentação externa (9-12VDC, após diodo estará também em Vin).
