Eletrostática
A compreensão dos fenômenos elétricos se inicia com o entendimento acerca das cargas elétricas estáticas, e suas interações.
A esta área do conhecimento dá-se o nome de Eletrostática.
O termo eletricidade origina-se do termo elektron, nome grego do âmbar.
Em meados de VI a.C.,Tales de Mileto, filósofo e matemático grego, iniciou os estudos de eletrostática, após ter atritado um pedaço de âmbar (resina fossilizada) com pele de animal, verificou que o 1º passou a atrair objetos leves como uma pena.
Carga Elétrica
É uma propriedade ligada à natureza de um corpo responsável pela interação elétrica entre os corpos, ou seja, de atração e repulsão.
Todo corpo, toda matéria, todo organismo é composto por moléculas, as quais, por sua vez, são compostas por átomos, que também são compostos por partículas e subpartículas carregadas eletricamente.
Nos átomos, as partículas portadoras de carga elétrica são:
- Elétrons (e-) - também conhecidas como cargas negativas do átomo;
- Prótons (p) - também conhecidas como cargas positivas do átomo.
Os elétrons possuem carga negativa, massa muito pequena e se movem em órbitas ao redor do núcleo atômico e são fracamente ligados ao átomo.
O núcleo atômico está localizado no centro do átomo e é constituído por prótons,que são partículas de carga positiva, cuja massa é aproximadamente 2.000 vezes superior a massa do elétron, e por nêutrons, partículas sem carga e com massa ligeiramente superior à dos prótons.
As cargas do elétron e do próton são opostas e convencionou-se atribuir ao elétron carga negativa e ao próton, carga positiva. Essas cargas têm o mesmo módulo, mas sinais diferentes.
Carga elementar
A carga elementar do elétron e do próton tem como símbolo e, e valor, em módulo e=1,6.10-19 C (coulomb (C), unidade de carga elétrica no sistema internacional SI).
Ou seja:
- carga do próton: +1,6.10-19 C
- carga do elétron: - 1,6.10-19 C
OBS: Isso implicaria em afirmar que a carga elementar é a menor quantidade de carga encontrada na natureza, mas, de acordo com o modelo atômico atual, os prótons e nêutrons não são mais considerados partículas elementares. Eles seriam formados de três partículas ainda menores, os quarks. Admite-se a existência de 12 quarks na natureza, mas só dois tipos formam os prótons e nêutrons, o quark up (u), de carga elétrica positiva, igual a 2/3 do valor da carga do elétron, e o quark down (d), de carga elétrica negativa, igual a 1/3 do valor da carga do elétron. Um próton é formado por 2 quarks u e um d, implicando numa carga 2/3 + 2/3 -1/3=1. O nêutron é formado por dois d e um u tendo, portanto, carga nula.
Submúltiplos do coulomb (C):
- 1 mC (milicoulomb) = 10-3C
- 1 μC (microcoulomb)= 10-6C
- 1 nC (nanocoulomb)= 10-9C
- 1 pC (picocoulomb)=10-12C
Num átomo neutro, o número de prótons é igual ao número de elétrons. Portanto, quando a matéria é, ou está, estável, o número de elétrons e prótons (que identifica o número atômico daquela substância) é o mesmo. Ou seja, a carga total naquela substância é nula, zero, porque as cargas positivas anulam as cargas negativas do átomo, como na figura acima.
Para aprender mais sobre o átomo:
Íons
Como os elétrons são fracamente presos ao átomo e como estão nas camadas externas são eles que se deslocam. Condições como temperatura, campos elétricos, campos magnéticos e aceleração aumentam a atividade eletrônica, fazendo com que estes pulem de uma camada para outra, ou mesmo para fora da órbita eletrônica daquele átomo. Assim, muito frequentemente, os átomos perdem ou ganham elétrons para outras substâncias.
Nesta circunstância, passam a ser chamados de íons
Se um átomo neutro ganhou elétrons ele está eletrizado com carga negativa (no. elétrons > no. prótons) e é denominado íon negativo, ou ânion.
Se um átomo neutro perdeu elétrons ele está eletrizado com carga positiva (no. elétrons < no. prótons) e é denominado íon positivo, ou cátion.
A figura abaixo ilustra o exemplo do cátion de Cloro (Cl-) e do ânion de Sódio (Na+).
O Cloro tem número atômico 17 e, portanto, tem também 17 elétrons, distribuídos em 3 camadas. Na última camada, também chamada de Camada de valência, ele fica com apenas 7 elétrons, dos 8 que poderia ter. Este potencial de receber mais um elétron na camada de valência qualifica-o como ânio, por ficar com carga negativa (-18 + 17 = -1).
Já o Sódio tem número atômico 11 e, portanto, tem apenas 1 elétron na terceira camada (de valência). Este elétron pode facilmente ser atraído por um ânion e, neste caso, o sódio transforma-se em cátion, por ficar com carga positiva (-10 + 11 = +1).
Assim, se o Cloro tende a receber um elétron na camada de valência, e o Sódio, de ceder este elétron, facilmente os dois íons vão se combinar, se estiverem em contato, formando o composto Cloreto de Sódio (sal de cozinha).
Naturalmente, cátion são atraídos ânions, e vice-versa.
Carga Elétrica em um Corpo
Já vimos que, raramente, uma substância encontra-se neutra. E é justamente por isto que se formam as moléculas, pela atração entre os íons de cargas diferentes, formando estruturas, ligações atômicas.
Além disto, não só as substâncias, mas o tempo todo os corpos físicos, constituídos destas matérias, também são submetidos a situações de eletrificação (as quais vamos estudar na sequência), que fazem com que ganhem ou percam elétrons para o meio, ou para outros corpos.
Se um corpo contiver em si exatamente o mesmo número de cargas positivas e negativas, vai ser um corpo eletricamente NEUTRO.
Caso contrário, estará carregado eletricamente, segundo duas condições possíveis:
- corpo carregado positivamente - quando tiver um ou mais prótons A MAIS, além do número de elétrons;
- corpo carregado positivamente - quando tiver um ou mais elétrons A MAIS, além do número de prótons.
Em resumo, o que determina se um CORPO está carregado, é sempre o número de partículas EM EXCESSO, não o número total de partículas que ele contém.
A carga elétrica total Q de um corpo é uma grandeza quantizada, ou seja, ela é sempre múltiplo inteiro da carga elétrica elementar │e│=1,6.10-19C:
Q = n. e
onde n é o número de partículas, prótons ou elétrons que o corpo tem EM EXCESSO.
Por exemplo, se um corpo contiver, no total, um bilhão de elétrons e um bilhão de prótons, sua carga total é ZERO, nula. Mas se, por qualquer razão, este corpo perder 2 de seus elétrons, sua carga total passa a ser, então:
Q = n. e = 2. -1,6.10-19 = -3,2. 10-19 C = - 0,00000000000000000032 C
Outro exemplo:
Exercícios
Eletrização
Quando há um desequilíbrio entre o número de elétrons e o número de prótons, o corpo está eletrizado.
Para que um corpo esteja carregado positivamente, é necessário que seus prótons estejam em maior número que os seus elétrons.
Para que um corpo esteja carregado negativamente é necessário que os seus elétrons estejam em maior número que seus prótons.
Para que um corpo seja considerado neutro, seu número elétrons deve ser igual ao seu número de prótons.
Existem vários processos que podem provocar a transferência de íons, de um corpo a outro, como:
Eletrização por atrito
Quando duas substâncias são atritadas, ocorre uma migração de elétrons de uma para outra. A que recebe elétrons adquire carga elétrica negativa (a antiga eletricidade resinosa ou negativa) e a outra, perdendo elétrons, adquire carga elétrica positiva (a antiga eletricidade vítrea ou positiva).
Por exemplo, ao se atritar uma barra de vidro num pano de lã, elétrons passam do vidro para a lã. Em consequência, a barra de vidro adquire carga elétrica positiva (perde elétrons) e o pano de lã adquire carga elétrica negativa (recebe elétrons).
Se, em vez da barra de vidro, atritarmos com a lã uma barra de resina, haverá a transferência de elétrons da lã para a resina. Então, a barra de resina adquire carga elétrica negativa (recebe elétrons) e o pano de lã adquire carga elétrica positiva (perde elétrons). Os esquemas seguintes ilustram o que acontece.
Série Triboelétrica
Para determinar que tipo de carga (positiva ou negativa) um corpo ficará após ter passado por um processo de eletrização por atrito.
É uma lista onde encontramos alguns materiais em ordem que obedece à propriedade de doar ou receber elétrons.
Quando a eletrização ocorre por atrito, os corpos envolvidos estão inicialmente neutros, porém, no final do processo, adquirem cargas com sinais opostos.
Ex: Lã – tendência de doar elétrons para quem está abaixo dele na lista. Se atritarmos lã e cobre, o cobre ficará carregado negativamente e a lã positivamente.
Eletrização por Indução
Quando um corpo neutro é colocado próximo de um corpo eletrizado, sem que haja contato entre eles, o corpo neutro se eletriza. Esse fenômeno é chamado indução eletrostática.
A Eletrização por Indução acontece com a presença de um corpo Indutor (com carga positiva ou negativa) e um corpo Induzido ( com carga neutra). Neste processo não há contato entre os corpos e ainda assim o corpo induzido vai adquirir uma carga contrária à do indutor.
Outro detalhe é que a eletrização por indução só pode ser feita através de um fio terra, ou toque, que transfere ou escoa elétrons para um dos corpos.
Vídeo sobre indução eletrostática: [1].

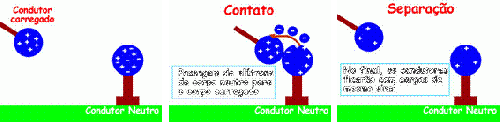

Eletrização por Contato
Quando um corpo neutro é colocado em contato com um corpo eletrizado, por meio de um fio condutor, o corpo neutro se eletriza.
No início, pelo menos um deles deve estar carregado.
No final , os corpos envolvidos possuem a mesma carga e de mesmo sinal.
Condutores e Isolantes
