AULA 11 - Microcontroladores - Eng

<< Página do curso

---

Trabalho Bernardo

Protótipo

Construído com motor de passo e controlado por IR/controle remoto

Vídeo do protótipo

Firmware

#include <Stepper.h>
#include <IRremote.h>

// Definição de Pinos
#define STEPS 512
#define pinLed2 53
#define pinLed 34
#define RECV_PIN 32
#define pinBuzzer 30
#define pinIN4 28
#define pinIN3 26
#define pinIN2 24
#define pinIN1 22

// Definição de Objetos
IRrecv irrecv(RECV_PIN); //PASSA O PARÂMETRO PARA A FUNÇÃO irrecv
decode_results results; //VARIÁVEL QUE ARMAZENA OS RESULTADOS (SINAL IR RECEBIDO)
Stepper stepper(STEPS, pinIN1, pinIN2, pinIN3, pinIN4);

// Prototipagem de funções
void piscaled(); void apito(); void lerIr(); void automatico();

// Definição de variáveis
int vel = 30, meiavolta = 1024, tempo = 0, armazenatempo = 0, timer = 8000;
// respectivamente, a velocidade de rotação do stepper, o valor que faz ele rotacionar 180º, variavel para
comparação de tempo, variavel para armazenamento de tempo, tempo em milisegundos.
bool estado;
// variável de estado, para pushbutton, da função timer

void setup() {
  stepper.setSpeed(vel);
  Serial.begin(9600);
  irrecv.enableIRIn();
  pinMode(pinBuzzer, OUTPUT);
  pinMode(pinLed, OUTPUT);
  pinMode(pinLed2, OUTPUT);
}

void loop() {
 lerIr(); // FUNÇÃO DE LEITURA DOS COMANDOS DO CONTROLE
 automatico(); // FUNÇÃO DE ALIMENTAÇÃO AUTOMATICA
}


void apito() {
 for (int i = 0; i < 3; i++) { // SOA O BUZZER, CONFIRMANDO O ABASTECIMENTO DE ALIMENTO
   digitalWrite(pinBuzzer, HIGH);
   delay(100);
   digitalWrite(pinBuzzer, LOW);
   delay(100);
 }
}

void piscaled() { // PISCA O LED AZUL DUAS VEZES, CONFIRMAR RECEBIMENTO DE SINAL.
 digitalWrite(pinLed, HIGH);
 delay(50);
 digitalWrite(pinLed, LOW);
 delay(50);
 digitalWrite(pinLed, HIGH);
 delay(50);
 digitalWrite(pinLed, LOW);
 delay(50);
}

void lerIr() {
 if (irrecv.decode(&results)) {
   if (results.value == 0xFFC23D || results.value == 0x5BFA89D3) { //QUANDO ESSES VALORES FOREM LIDOS DO
CONTROLE, EXECUTAM A FUNÇÃO DE DAR COMIDA
     Serial.println("PLAY | DAR COMIDA");
     piscaled();
     stepper.step(meiavolta);
     delay(1000);
     stepper.step(meiavolta);
     delay(1000);
     apito();
   }
   if (results.value == 0xFFA857 || results.value == 0x6E570BF3) { //QUANDO ESSES VALORES FOREM LIDOS DO
CONTROLE, EXECUTAM A FUNÇÃO DE AUMENTAR O TIMER EM 1 SEG
     Serial.println("VOLUME+ | AUMENTAR TIMER");
     timer = timer + 1000;
     piscaled();
   }
   if (results.value == 0xFFE01F || results.value == 0xA166B553) { //QUANDO ESSES VALORES FOREM LIDOS DO
CONTROLE, EXECUTAM A FUNÇÃO DE DIMINUIR O TIMER EM 1 SEG
     Serial.println("VOLUME- | DIMINUIR TIMER");
     timer = timer - 1000;
     piscaled();
   }
   if (results.value == 0xFF629D || results.value == 0x51AA59D3) { //QUANDO ESSES VALORES FOREM LIDOS DO
CONTROLE, O MOTOR DÁ UM PEQUENO PASSO PARA REAJUSTE DO EIXO
     Serial.println("CH | PEQUENO PASSO PARA REAJUSTE");
     piscaled();
     stepper.step(64);
   }
   if (results.value == 0xFF4AB5 || results.value == 0x8010D93) { //QUANDO ESSES VALORES FOREM LIDOS DO CONTROLE,
LIGA A FUNÇÃO TIMER
     Serial.println("8 | LIGAR TIMER");
     if (!estado) { // SE  O ESTADO FOR 0, ELE ZERA O TEMPO DE COMPARAÇÃO, ARMAZENA O TEMPO DE EXECUÇÃO
MOMENTANEO, E MUDA ESTADO PARA "HIGH"
       tempo = 0;
       armazenatempo = millis();
       estado = !estado;
       digitalWrite(pinLed2, estado); // LED VERMELHO, CONFIRMA A LIGAÇÃO DA FUNÇÃO TIMER
     } else {
       estado = !estado; // ESSA PARTE SERVE PARA CASO VOCÊ QUEIRA DESATIVAR O TIMER, DESLIGANDO TAMBÉM O LED.
       digitalWrite(pinLed2, estado);
     }
     piscaled();

   }
   if (results.value == 0xFFA25D || results.value == 0xCC718833) {
     Serial.println("CH- | DIMINUIR VELOCIDADE DO PASSO"); //QUANDO ESSES VALORES FOREM LIDOS DO CONTROLE,
DIMINUI VELOCIDADE DO MOTOR, AUMENTA A PRECISÃO DO MOTOR E AUMENTA A QUANTIDADE DE RAÇÃO.
     piscaled();
     if (vel > 5) {
       vel = vel - 5;
       stepper.setSpeed(vel);
     }
     Serial.println(vel);
   }
   if (results.value == 0xFFE21D || results.value == 0xB5A7E1D7) {
     Serial.println("CH+ | AUMENTAR VELOCIDADE DO PASSO"); //QUANDO ESSES VALORES FOREM LIDOS DO CONTROLE,
AUMENTA A VELOCIDADE DO MOTOR, MAS DEIXA O SISTEMA MAIS INSTAVEL
     piscaled();
     if (vel < 60) {
       vel = vel + 5;
       stepper.setSpeed(vel);
     }
     Serial.println(vel);
   }
   // ESSAS FUNÇÕES DE AJUSTE, CH, CH+, CH- EXISTEM, POIS O MOTOR RESPONDE DIFERENTE A CADA NIVEL DE TENSÃO (5-
12V).
   irrecv.resume(); //AGUARDA O RECEBIMENTO DE UM NOVO SINAL IR
 }
}
void automatico() {  // ESSA FUNÇÃO IRA DEPOSITAR O ALIMENTO, QUANDO ESTIVER LIGADA A FUNÇÃO TIMER, ASSIM, A CADA
TEMPO DE TIMER (AJUSTÁVEL) IRÁ ALIMENTAR.
 tempo = millis() - armazenatempo; // TEMPO DE EXECUÇÃO ATUAL MENOS O TEMPO DE EXECUÇÃO ARMAZENADO.
 if (tempo > timer && estado) { // QUANDO O TEMPO DE COMPARAÇÃO FOR MAIOR QUE O TEMPO DO TIMER, E A FUNÇÃO TIMER
ESTIVER LIGADA, EXECUTA A ALIMENTAÇÃO.
   stepper.step(meiavolta);
   delay(1000);
   stepper.step(meiavolta);
   delay(1000);
   armazenatempo = millis(); // ARMAZENA O TEMPO DE EXECUÇÃO ATUAL, MANTENDO A ALIMENTAÇÃO AUTOMATICA.
   apito();
 }
}

---

Trabalho Eduardo

Protótipo

Esse protótipo requer que o pet esteja na plataforma que fica logo à frente do pote, para que a ração seja liberada. E conforme mostra o vídeo, um pequeno peso na plataforma aciona o botão que manda o comando para o arduino, que por sua vez aciona o servo motor se estiver no horário correto para alimentar (led acesso).

Vídeos do dispositivo:

Vídeo do protótipo

Firmware

#include <Servo.h>
#define SERVO 6

//Projeto 2 - Alimentador de Pet - Eduardo Schaefer

Servo s;
int botao = 2; //Botão que vai identificar se o animal está no lugar para comer
int estado_botao = 0; // Variavel para ler o botão

int segundos = 0;

void setup ()
{
 s.attach(SERVO);
 Serial.begin(9600);
 s.write(0);
 pinMode(botao, INPUT);
 pinMode(10, OUTPUT);
}

void loop()
{
 int timer = temporizador();
 if (timer == 1)
 {
   digitalWrite(10, HIGH); //LED que informa que ja esta na hora alimentar novamente
 }
 estado_botao = digitalRead(botao);
 if (estado_botao == HIGH && timer == 1) //Se o animal estiver no local e estiver na hora de alimentar o animal o
motor move
 {
   s.write(90);
   delay(300); //Tempo para cair ração
   s.write(0);
   segundos = 0;
   digitalWrite(10, LOW);// Led apaga e so vai acender novamente se estiver no horario para comer novamente
 }

}

int temporizador() // Função que vai determinar o intervalo que o pet será alimentado, no caso a cada 5 segundos,
mas pode ser alterado para qualquer intervalo
{
 if (segundos == 5)
 {
   return 1;
 }
 for (segundos = 0; segundos < 5; segundos++) //contador de segundos
 {
   delay(1000);
 }


}

---

Trabalho Nelson

Protótipo


Partes Mecânicas

[ Projeto 2 Alimentador de gatos Nelson]

---

Trabalho Thiago

Protótipo

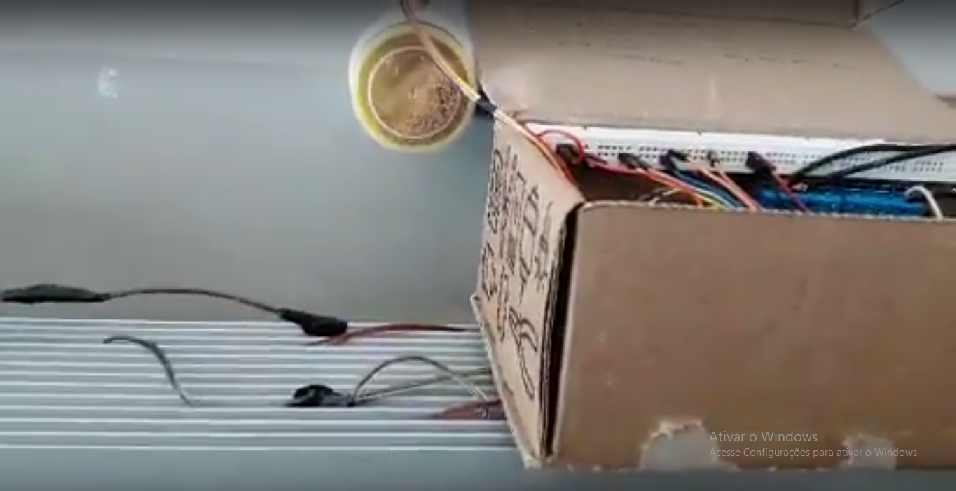

Hardware/Eletrônica

Vídeo Projeto 2 Alimentador de peixes Thiago

Firmware

 #include <LiquidCrystal.h> //Inclui biblioteca do LCD
 #include <Stepper.h>

 LiquidCrystal lcd(12, 11, 5, 4, 3, 2);
 const int stepsPerRevolution = 500;
 //Inicializa a biblioteca utilizando as portas de 8,9,10 e 13 para
 //ligacao ao motor
 Stepper myStepper(stepsPerRevolution, 8,10,9,13);

 int segundo,minuto,hora,dia,mes,ano;
 unsigned long UtlTime;

 void setup(){
  //Determina a velocidade inicial do motor
   myStepper.setSpeed(60);

   //Para o LCD
   UtlTime=0;
   minuto=0;
   hora=0;
   dia=0;
   mes=0;
   ano=0;
   Serial.begin(9600);
   lcd.begin(16, 2);

   lcd.setCursor(0,0);
   lcd.print(" Data e hora ");
   lcd.setCursor(0,1);
   lcd.print(" com Arduino");
   delay (2000);

   //Configura o minuto
   lcd.clear();
   lcd.setCursor(0,0);
   lcd.print("Minuto: ");
   Serial.print("\nEntre Minuto:");
   while(minuto==0){
     if (Serial.available() > 0){
     minuto= Serial.parseInt();
     Serial.print(minuto);
     }
   }
   lcd.print(minuto);
   delay(1000);

    //Configura a hora
   lcd.clear();
   lcd.setCursor(0,0);
   lcd.print("Hora: ");
   Serial.print("\nEntre Hora:");
   while(hora==0){
     if (Serial.available() > 0){
     hora= Serial.parseInt();
     Serial.print(hora);
     }
   }
   lcd.print(hora);
   delay(1000);

   //Configura o Dia
   lcd.clear();
   lcd.setCursor(0,0);
   lcd.print("Dia: ");
   Serial.print("\nEntre Dia:");
   while(dia==0)
   {
     if (Serial.available() > 0){
       dia= Serial.parseInt();
        Serial.print(dia);
     }
   }
   lcd.print(dia);
   delay(1000);

   //Configura o mês
   lcd.clear();
   lcd.setCursor(0,0);
   lcd.print("Mes: ");
   Serial.print("\nEntre Mes:");
   while(mes==0)
   {
     if (Serial.available() > 0){
       mes= Serial.parseInt();
        Serial.print(mes);
     }
   }
   lcd.print(mes);
   delay(1000);

   //Configura o Ano
   lcd.clear();
   lcd.setCursor(0,0);
   lcd.print("Ano: ");
   Serial.print("\nEntre ano:");
   while(ano==0){
     if (Serial.available() > 0){
       ano= Serial.parseInt();
       Serial.print(ano);
     }
   }
   lcd.print(ano);
   delay(1000);
   lcd.clear();
 }

 void EscreveDataHora(){
   if(millis()-UtlTime<0){
     UtlTime=millis();
   }
   else{
     segundo=int((millis()-UtlTime)/1000);
   }
   if(segundo>59){
     segundo=00;
     lcd.clear();
     minuto++;
     UtlTime=millis();
     if(minuto>59){
       hora++;
       lcd.clear();
       minuto=00;
       if(hora>23){
         dia++;
         hora=00;
         if(mes==1||mes==3||mes==5||mes==7||mes==8||mes==10||mes==12){
           if(dia>31){
             dia=1;
             mes++;
             if(mes>12){
              ano++;
              mes=1;
             }
           }
         }
       else if(mes==2){
          if(ano%400==0){
           if(dia>29){
             dia=1;
             mes++;
           }
          }
           else if((ano%4==0)&&(ano%100!=0)){
             if(dia>29){
               dia=1;
               mes++;
             }
           }
           else{
             if(dia>28){
               dia=1;
               mes++;
             }
           }
         }
       else{
         if(dia>30){
           dia=1;
           mes++;
         }
       }
     }
   }
 }
   lcd.setCursor(0,0);
   lcd.print("Data ");
   lcd.print(dia);
   lcd.print("/");
   lcd.print(mes);
   lcd.print("/");
   lcd.print(ano);
   lcd.setCursor(0,1);
   lcd.print("Hora ");
   lcd.print(hora);
   lcd.print(":");
   lcd.print(minuto);
   lcd.print(":");
   lcd.print(segundo);
 }

 void SelecionaHoraAlimentaPET(){
   //Seleciona a hora da refeição
   int h=15;
   //Seleciona os minutos da refeição
   int m=15;

   //Mostra no DISPLAY
   if(hora==h&&minuto==m&&segundo>=30){
     lcd.clear();
     lcd.setCursor(0,0);
     lcd.print(" Hora da racao ");
     lcd.setCursor(0,1);
     lcd.print(" Bom apetite! ");
     //Liga o motor
     LigaMotor();
   }
   else{
      lcd.clear();
      EscreveDataHora();
   }
 }
 void LigaMotor(){
 //O motor faz 2 giros completos
  for (int i = 0; i<=2; i++)
  {
    myStepper.step(2048);
    delay(2000);
  }
  delay(2000);
}

  void loop(){
   EscreveDataHora();
   SelecionaHoraAlimentaPET();
 }

---

Trabalho Vitor

Firmware

---
