RespostasEx14

Exercícios sobre Projeto de Circuitos Combinacionais, Cod/Decod, MUX/DEMUX e Circ. Aritméticos

Exercício 5

Projete o circuito codificador decimal (0-9) para BCD ativo baixo.

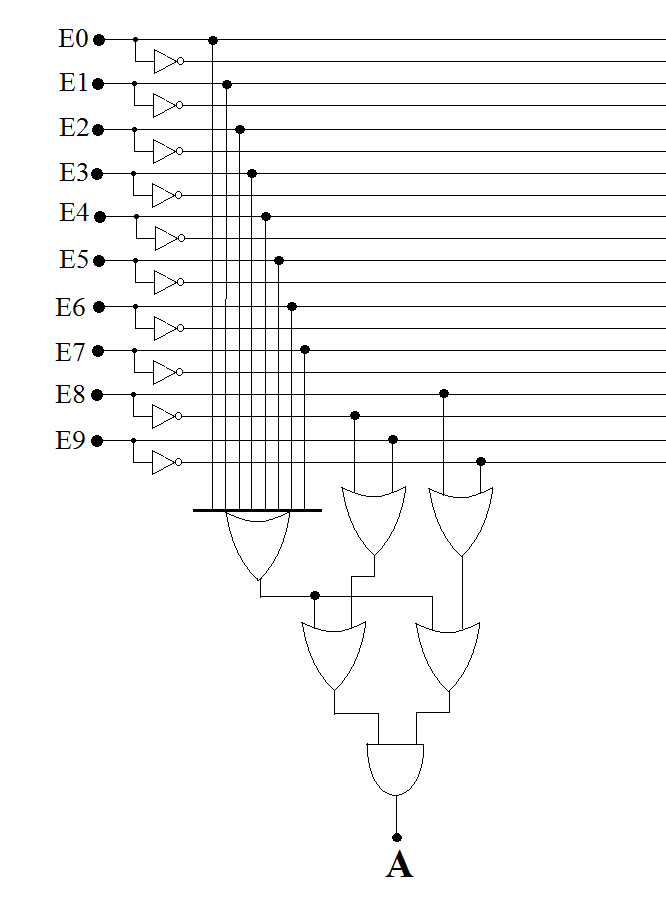

Resposta para a saída A:

Exercício 6

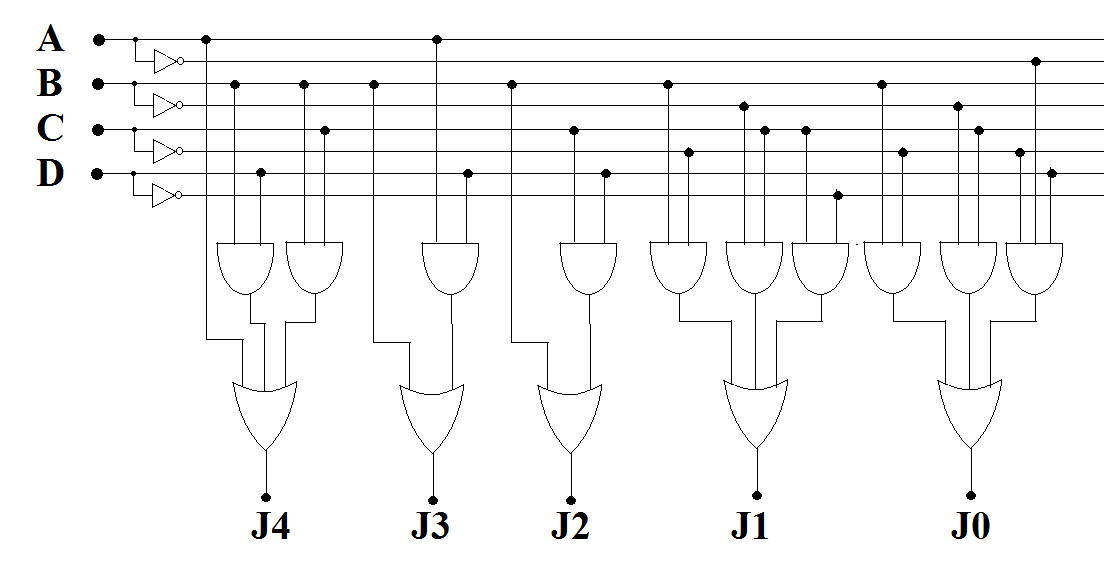

Projete um circuito codificador que converta código Gray em código Johnson.

J4 = A + BD + BC

J3 = B + AD'

J2 = B + CD'

J1 = BC' + B'C + CD'

J0 = BC' + A'C'D + B'C

Exercício 7

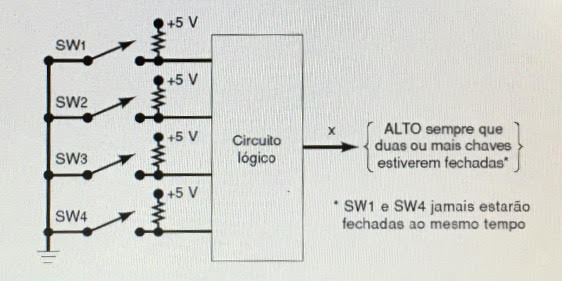

A figura abaixo mostra quatro chaves que fazem parte do circuito de controle em uma impressora. As chaves são posicionadas em diversos pontos ao longo da trajetória do papel na impressora. Cada chave está no estado normalmente aberta e quando o papel passa sobre a chave, ela é fechada. É impossível o fechamento simultâneo de SW1 e SW4. Projete um circuito que gere uma saída em nível alto, sempre que duas ou mais chaves estiverem fechadas ao mesmo tempo.

S = SW1'.SW2' + SW1'.SW3' + SW2'.SW3' + SW2'.SW4' + SW3'
