AULA 4 - Eletrônica Digital 1 - Graduação

Práticas de laboratório

(Modificado de [http://docslide.com.br/documents/lab-1-algebra-booleana-e-portas-logicas-100726.html Instituto Superior Tupy - Prof. Ubiratan Ramos)

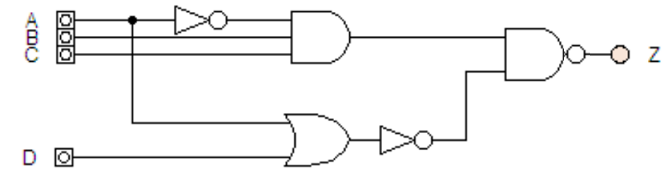

Para cada um dos circuitos a seguir, executar:

#Montar o circuito no Kit Exsto.
#Simular as entradas e anotar os resultados.
#Desenhá-lo no relatório. Pode ser através do Digital Works.
#Escrever sua expressão lógica a partir do esquema.
#Analisar a expressão lógica e reduzi-la, se possível.
#Gerar sua Tabela Verdade teórica, tanto para a expressão original, quanto para a expressão reduzida, e comprovar o resultado algébrico. Se desejar, crie tantas colunas auxiliares quantas forem necessárias.
#Comparar os resultados teóricos do item 6 com o prático obtido no item 2 e justificar as divergências.
