Práticas de laboratório

Nesta aula investigaremos as principais características físicas e de projeto que distinguem uma família lógica de outra.

TRAZER COMPONENTES CMOS E SMD COLETOR ABERTO TRI-STATE 4048


Materiais

Cada dupla utilizará:

  • 1 kit Exsto para Eletrônica Digital
  • 1 componente TTL 7486
  • 1 componente TTL 74155
  • 1 componente TTL 7447
  • 1 display de 7 segmentos anodo comum
  • 7 resistores de 200 ohm
  • 1 componente TTL 7486
  • cabos para conexão

Procedimentos

1) Projete e monte um deodificador binário → Gray.

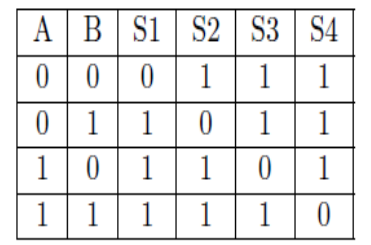

2) Teste o funcionamento do CI 74155, dual decodificador 2x4.


Decodificador 7455 Datasheet

3) Teste o funcionamento do circuito abaixo:


Obs: resistores de 200 Ohms para limitar a corrente nos leds do display


Para todas as questões:

  • Montar os circuitos como especificado.
  • Simular as entradas e anotar os resultados.
  • Desenhá-lo no relatório.
  • Gerar as Tabelas Verdades teóricas e comprovar o resultado prático.
  • Justificar as divergências.
