CARGA HORÁRIA: 5 h

CARGA HORÁRIA TEÓRICA: 3 h CARGA HORÁRIA PRÁTICA: 2 h


METODOLOGIA

  • Exposição dialogada dos conteúdos disponíveis, em projetor multimídia.
  • Navegação assistida em outros sites e portais, de conteúdos relacionados.
  • Montagens práticas e desenvolvimento em computador de aplicativos.
  • Testes de verificação e validação.




LEIS DE KIRCHOFF

Após o estudo das tensões e correntes nos circuitos série e paralelo, alguns pontos ficaram evidentes. Tendo em vista o que foi verificado, podemos agora formalizar as Leis de Kirchoff, que regem a análise de circuitos:

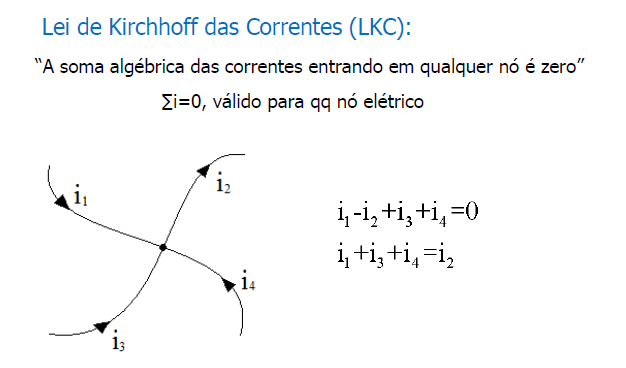

Lei de Kirchoff das Correntes


Em outras palavras, ao se considerar um nó qualquer do circuito, a somatória das correntes que entram nesse nó deve ser igual à somatória das correntes que deixam esse mesmo nó.

Convenção

Corrente entrando no nó → VALOR POSITIVO

Corrente saindo do nó → VALOR NEGATIVO

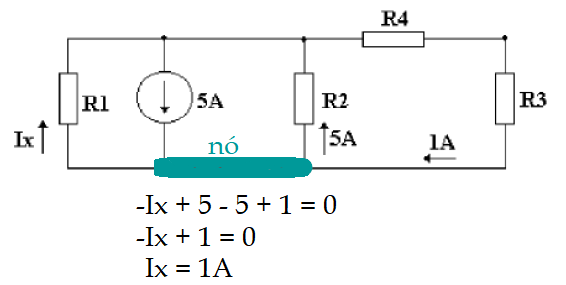

Exemplo:

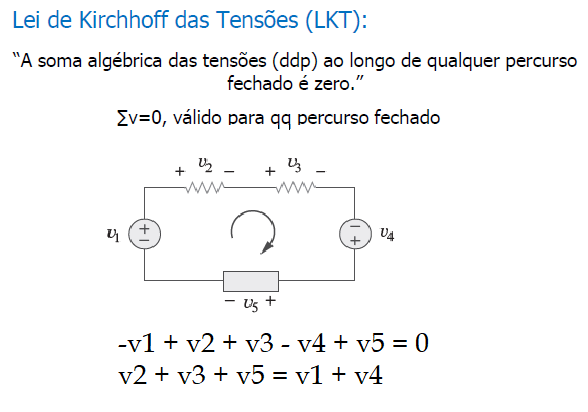

Lei de Kirchoff das Tensões


Ou seja, considerando um circuito série resistivo, a soma de todas as quedas de tensões nos resistores deve ser igual à tensão fornecida pela fonte.

Convenção

Percorrendo-se o laço no sentido anti-horário, a tensão positiva encontrada entra no somatório como valor positivo, e a negativa, como valor negativo.

Exemplo:

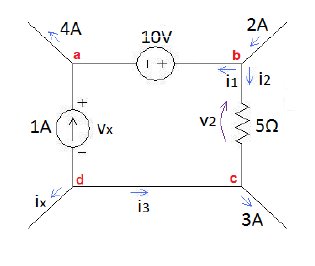

Levando-se em conta as Leis de Kirchoff para correntes e tensões, calcule os valores de Vx e Ix, no circuito abaixo:


Nó a:

1 + i1 - 4 = 0 → i1 = 4 - 1 → i1 = + 3 A


Nó b:

2 - i1 - i2 = 0 → 2 - 3 - i2 = 0 → i2 = - 1 A

Nó c:

i2 + i3 - 3 = 0 → -1 + i3 -3 = 0 → i3 = + 4 A


Nó d:

-i3 -1 -Ix = 0 → -4 -1 - Ix = 0

→  Ix = - 5 A

De posse dos valores de todas as correntes, agora podemos calcular as tensões:

V2 = i2. R → V2 = -1. 5 → V2 = - 5V

Logo, pela 2a. Lei de Kirchoff:

-Vx -10 + V2 = 0 → Vx = -10 - 5

→ Vx = -15 V

Prática

Teste as Leis de Kirchoff para corrente e tensão, utilizando multímetro, nos circuitos apresentados em sala de aula


Fontes Bibliográficas

COMISSÃO TRIPARTITE PERMANENTE DE NEGOCIAÇÃO DO SETOR ELÉTRICO NO ESTADO DE SÃO PAULO - CPN. Eletricidade Básica - Manual de treinamento curso básico segurança em instalações e serviços com eletricidade - NR 10 . Disponível em: https://portalidea.com.br/cursos/9f2909192195f210d6c6fa89c0894301.pdf

Lemes, Andryos da Silva. APOSTILA DE ELETRICIDADE BÁSICA. MINISTÉRIO DA EDUCAÇÃO, IFSP - CAMPUS DE PRESIDENTE EPITÁCIO. Disponível em:https://pt.scribd.com/document/280039386/Apostila-Eletricidade-Basica

ROCHA, Helder da. Introdução à Eletrônica para Artistas. Apostila de curso livre. 2017. Disponível em: http://www.argonavis.com.br/cursos/eletronica/IntroducaoEletronicaArtistas.pdf.

SAMBAQUI, ANA BARBARA KNOLSEISEN; TAQUES, BÁRBARA OGLIARI. Apostila de Eletricidade. MINISTÉRIO DA EDUCAÇÃO - IFSC - CAMPUS JOINVILLE. Joinville, agosto, 2010. Disponível em: http://wiki.itajai.ifsc.edu.br/images/c/c1/Apostila_de_Eletricidade_IFSC_JOINVILE.pdf

Souza, Giovani Batista. ELETRICIDADE. MINISTÉRIO DA EDUCAÇÃO - IFSC - CAMPUS ARARANGUÁ. Edição: fev, 2009. Disponível em: https://wiki.sj.ifsc.edu.br/images/e/e6/Aru-2009-Agosto-eletricidade_basica.pdf
